喜報 | 我司再添一項實用新型專利
發布時間： 2022-08-24
來源： 合肥鈞聯汽車電子有限公司
?
發明人：孫全斌；張明亮；謝地林
?
近日，我司自主研發的一項實用新型專利獲得國家知識產權局授權，專利號ZL 2021 2 1742197.8。該專利于2021年7月提出專利申請，2022年2月8日正式獲得專利證書，為公司科技創新工作再添新業績。
?

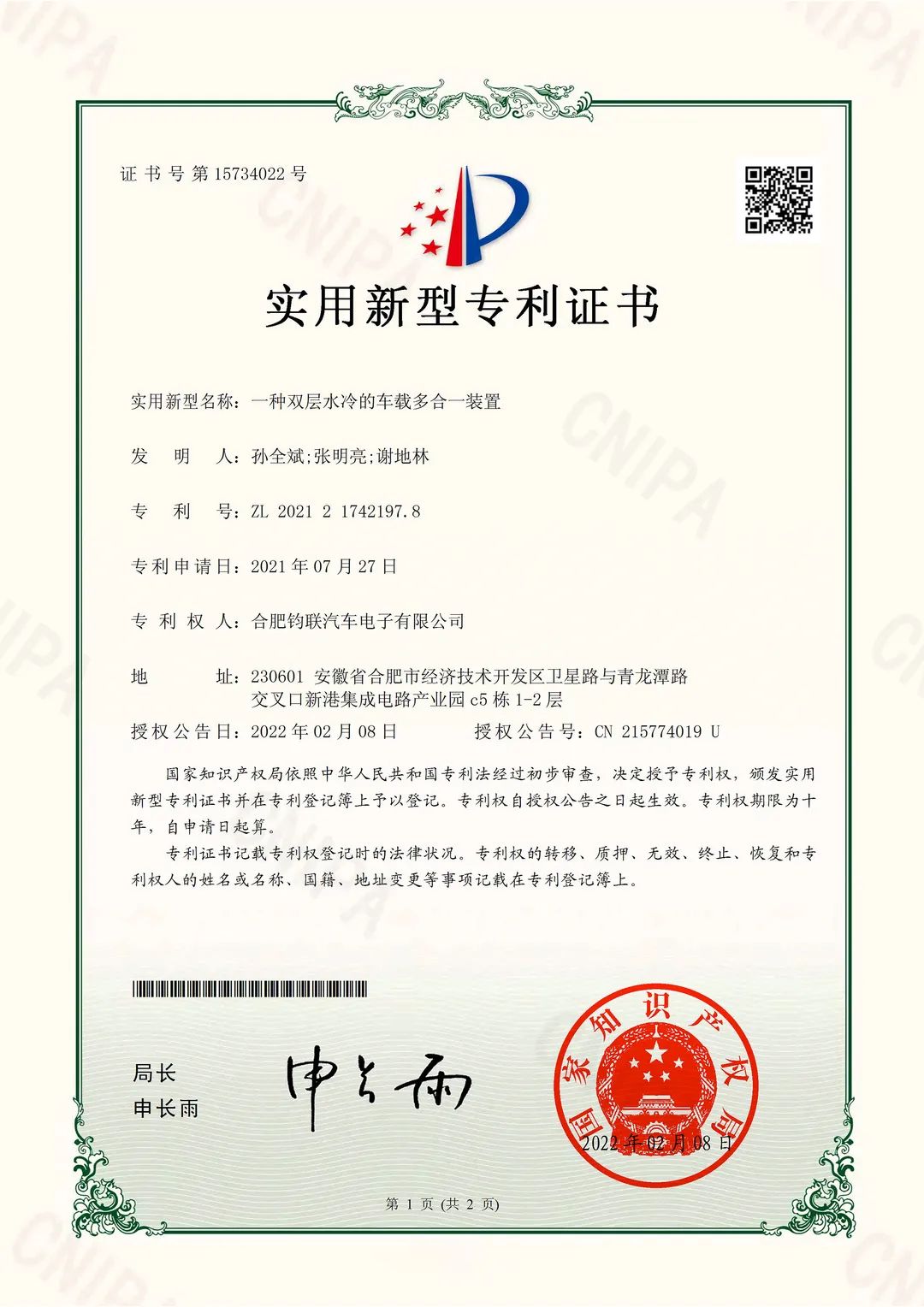

★ 專利證書 ★
?
?
★ 技術領域 ★
?
本實用新型涉及電動車水冷裝置技術領域，特別涉及一種雙層水冷的車載多合一裝置。
?
★ 技術背景 ★
?
在新能源電動汽車上除了驅動車輪運行的驅動電機外，還有一些配套的輔件，例如轉向電機、打氣電機、DC/DC、高壓配電盒。在帶有這些配套輔件的電動汽車上，除了裝備有驅動電機控制器外，還需配備轉向DC/AC、打氣DC/AC、DC/DC、高壓配電盒和絕緣檢測儀等輔件控制器。
?
目前市場上用到的方案通常有兩種：驅動電機控制器和各輔件控制器分離和一體化的多合一電機控制器。
?
相比離散的組合控制器，一體化多合一控制器結構緊湊，可以減小控制器的總體積，從而節省了整車的空間，為汽車的輕量化與結構設計提供了更多的自由度。于此同時，一體化多合一控制器減少了離散控制器之間的外部接線，降低了故障點，在節省成本的同時，提高了產品的可靠性，未來將是新能源電動汽車的發展方向。
?
目前，在多合一控制器中，通常包含有多個大功率模塊，而且汽車向輕量化方向發展，對多合一控制器的冷卻系統要求更高。當使用大功率的模塊時，器件對散熱性能的要求非常高，因此如何提高散熱效率也是多合一控制器亟需解決的問題。
?
★ 專利簡介 ★
?
本實用新型的目的克服現有技術存在的不足，為實現以上目的，采用一種雙層水冷的車載多合一裝置，以解決上述背景技術中提出的問題。具體內容包括：
?
①売體；
?
②散熱基板組件，該散熱基板組件設置于売體內側，且與殼體形成雙層水道；
?

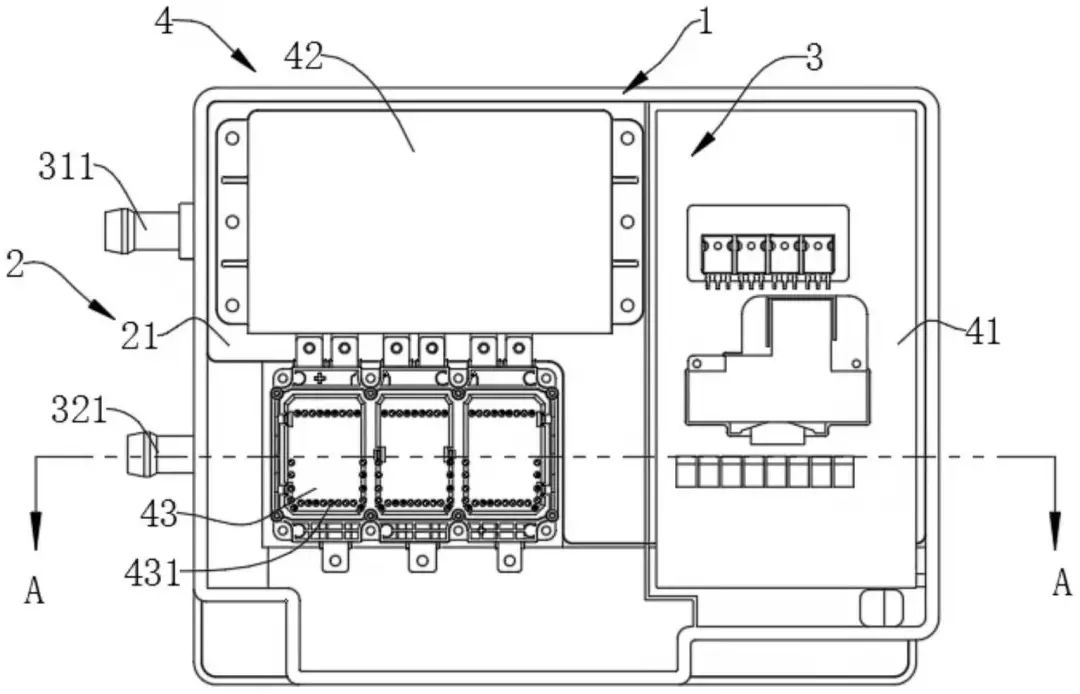

③功率模塊，所述功率模塊包括設置于雙層水道內的車載電源電路板、薄膜電容、IGBT模塊，以及設置于殼體底端的OBC電路板，通過向該雙層水道導入液體能夠熱對流散熱。
?
本實用新型通過將多個控制器件進行組合，利用散熱基板組件設計出雙水道的結構形式，從而導入冷卻液進行散熱，裝置結構緊湊，可以減小控制器的總體積，從而節省了整車的空間，為汽車的輕量化與結構設計提供了更多的自由度。
?
?
